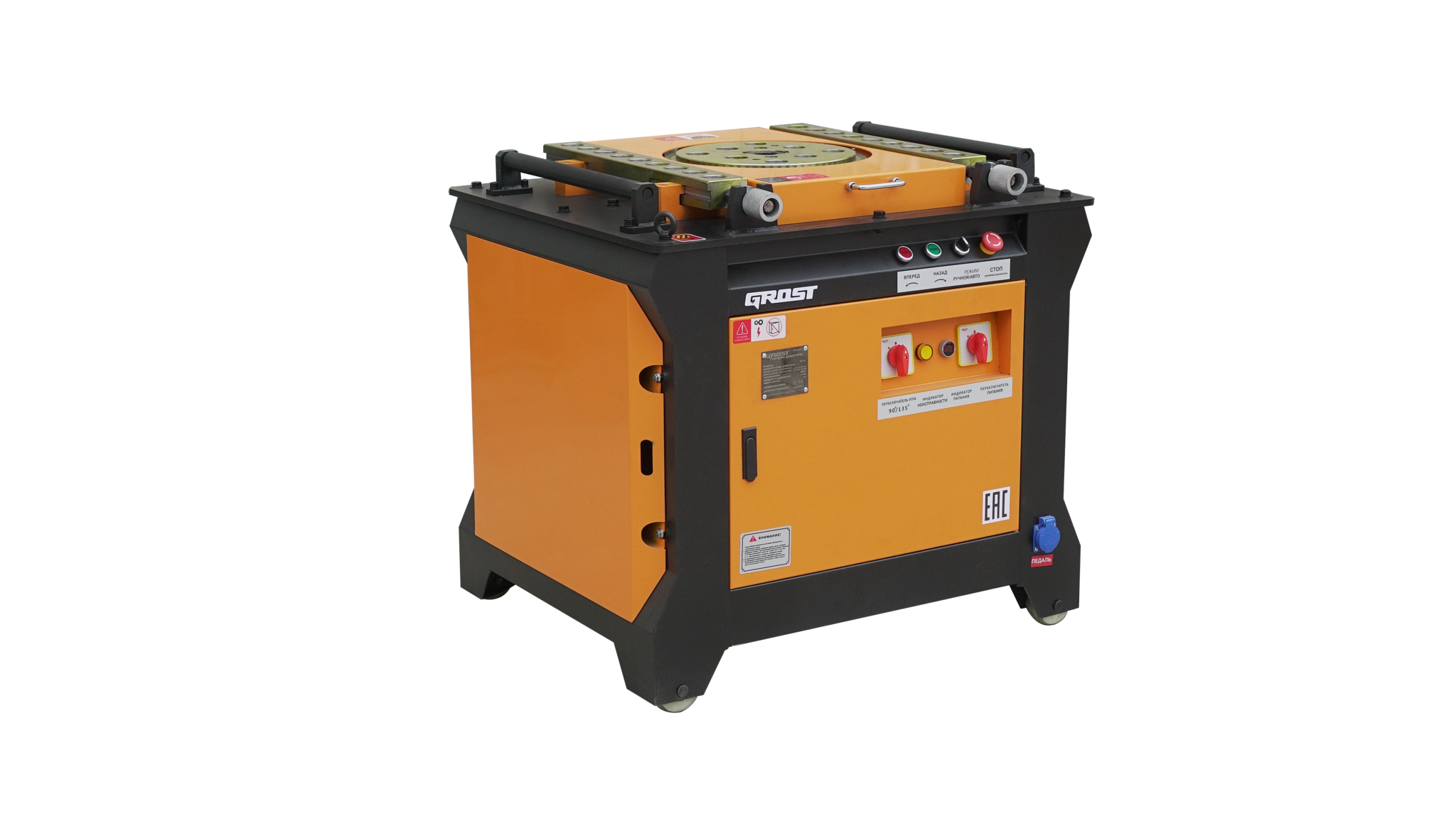

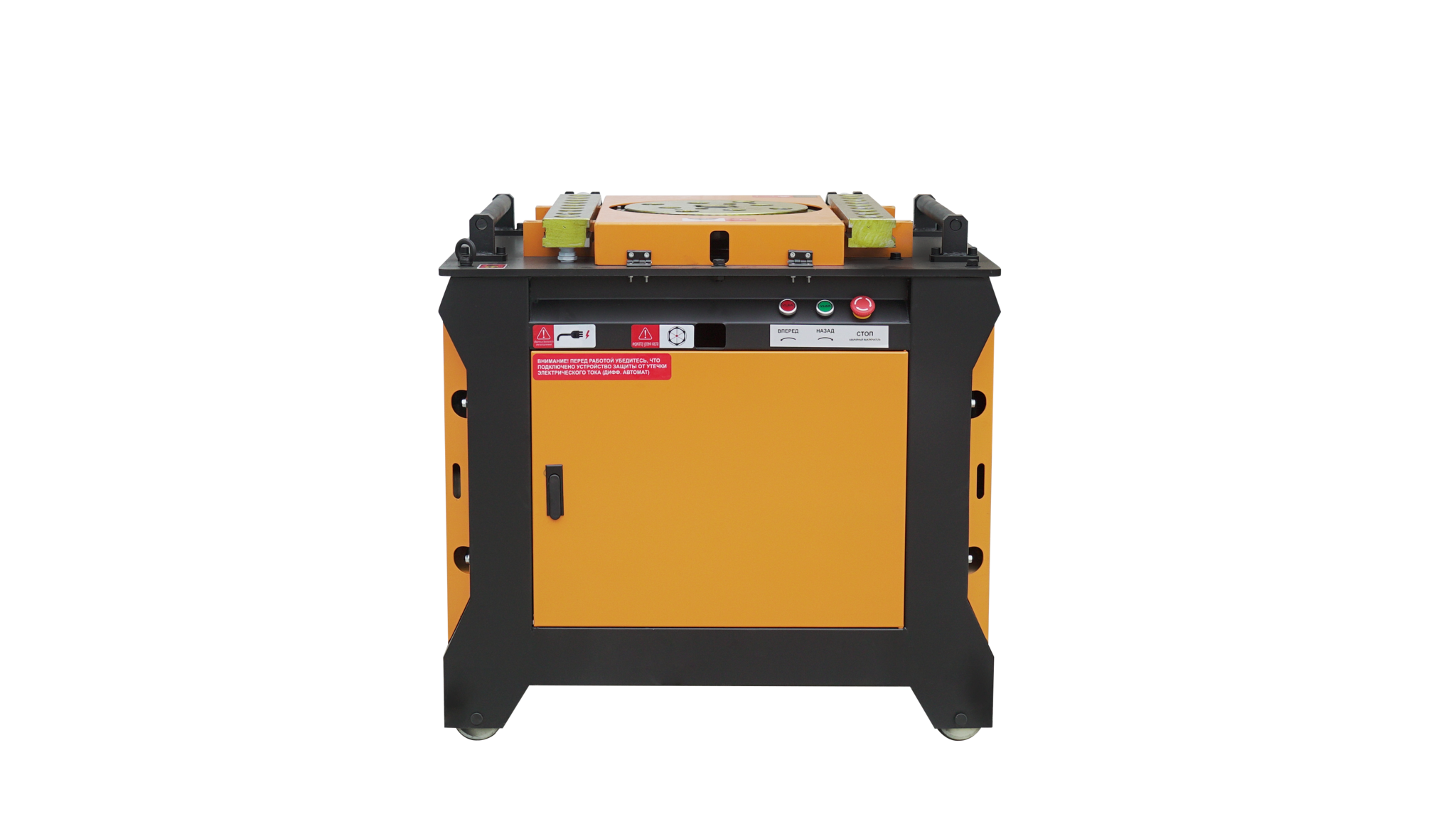

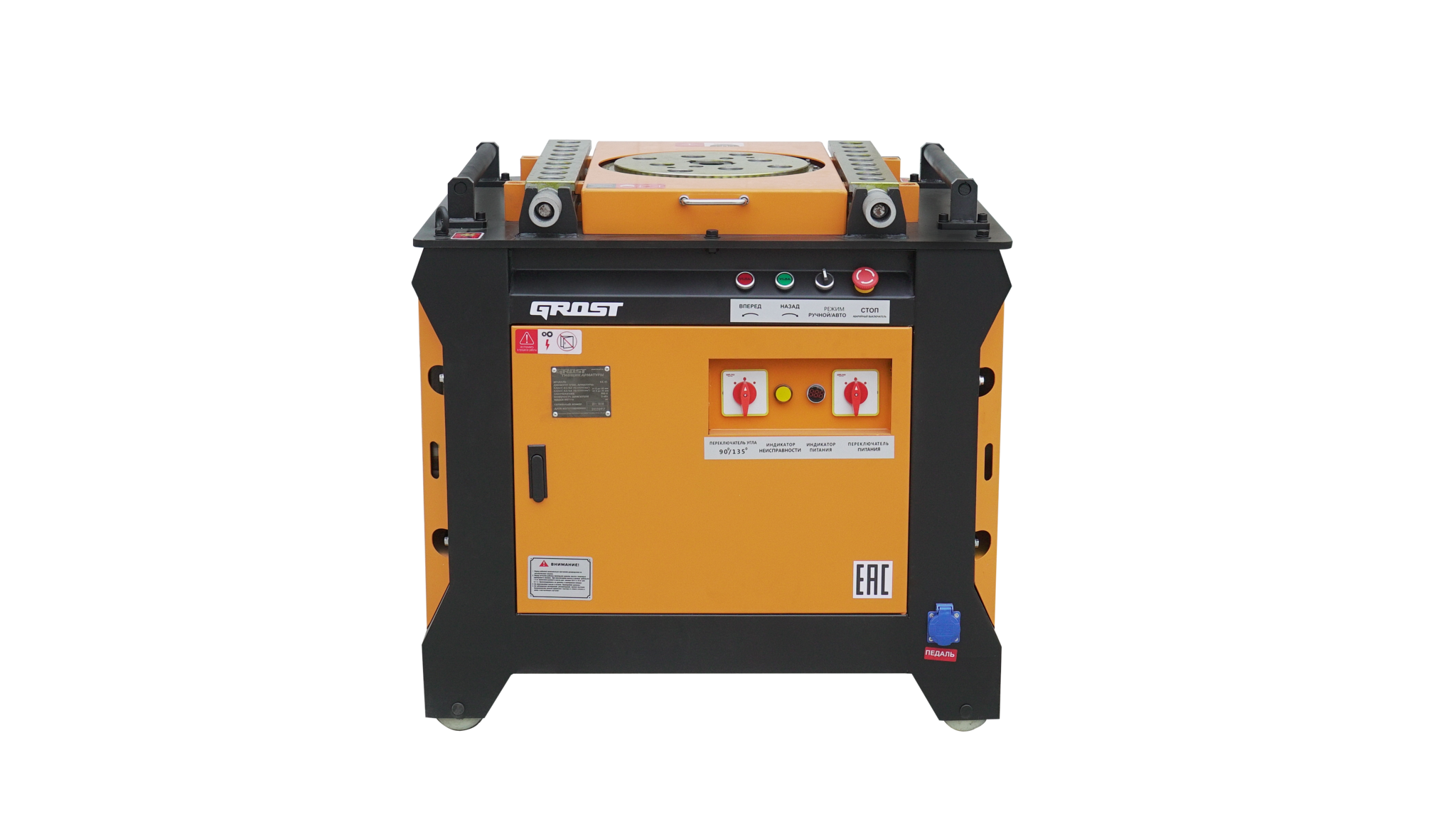

Станки для гибки арматуры GROST серии BX - это современные станки с автоматическим режимом работы, высокой производительностью и эргономичным дизайном. Данные станки оперативно и качественно производят серийную гибку на постоянный угол.
- В автоматическом режиме планшайба может вращаться по часовой стрелке и против.
- Переключатель быстрого изменения угла гибки на 45 градусов.

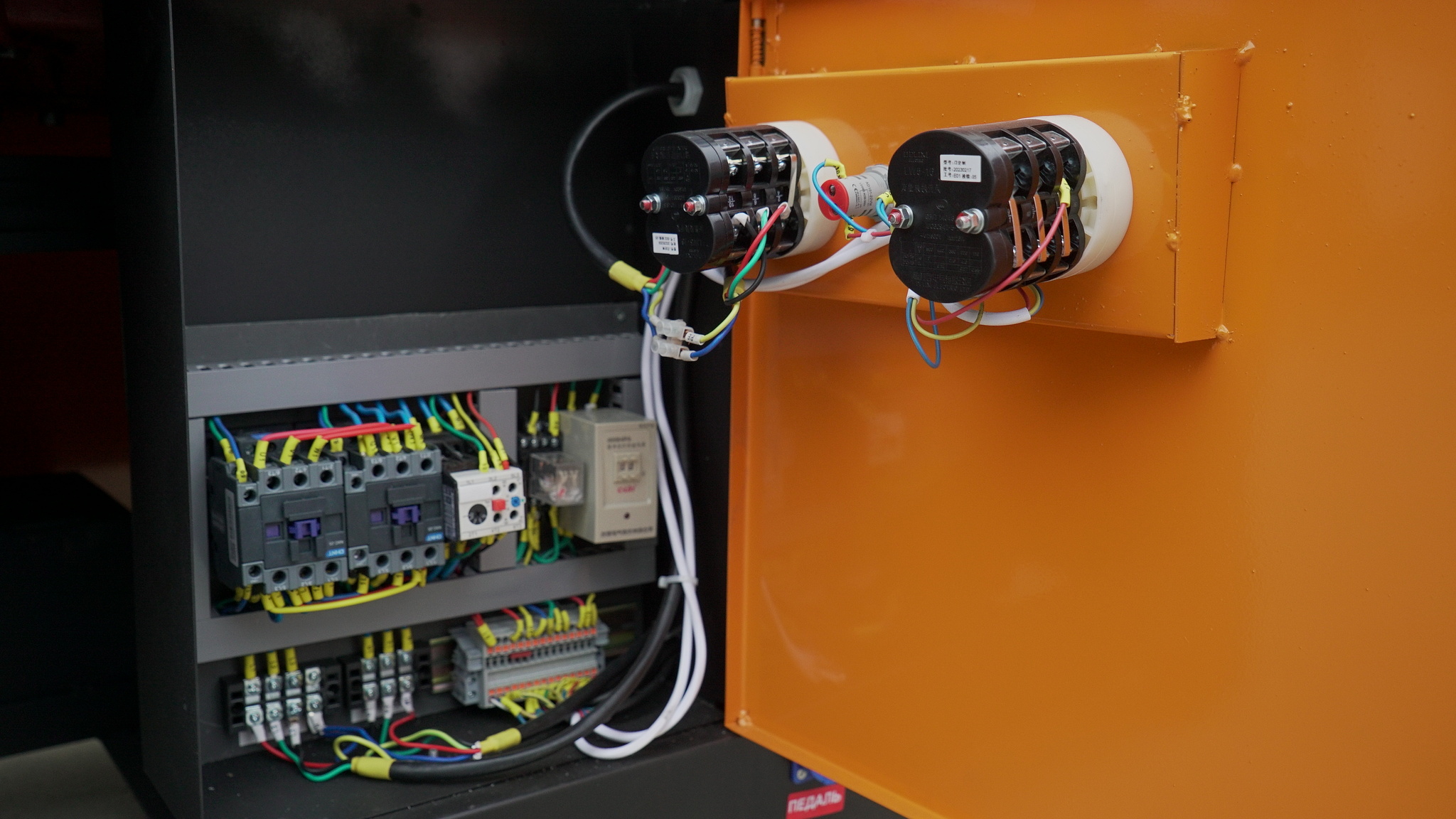

- На станке установлено тепловое реле для защиты мотора.
- Регулировка положения боковых планок для удобства настройки станка.
- Гарантия до 3 лет.
- Запчасти в наличии.
Гибщик BX 52 предназначен для гибки арматуры диаметром
6-45мм (гладкого профиля)
6-40мм (периодического профиля)
Данные приведены для стали класса А-1 и А-3, имеющей предельное усилие на разрыв до 600 Н/мм2.

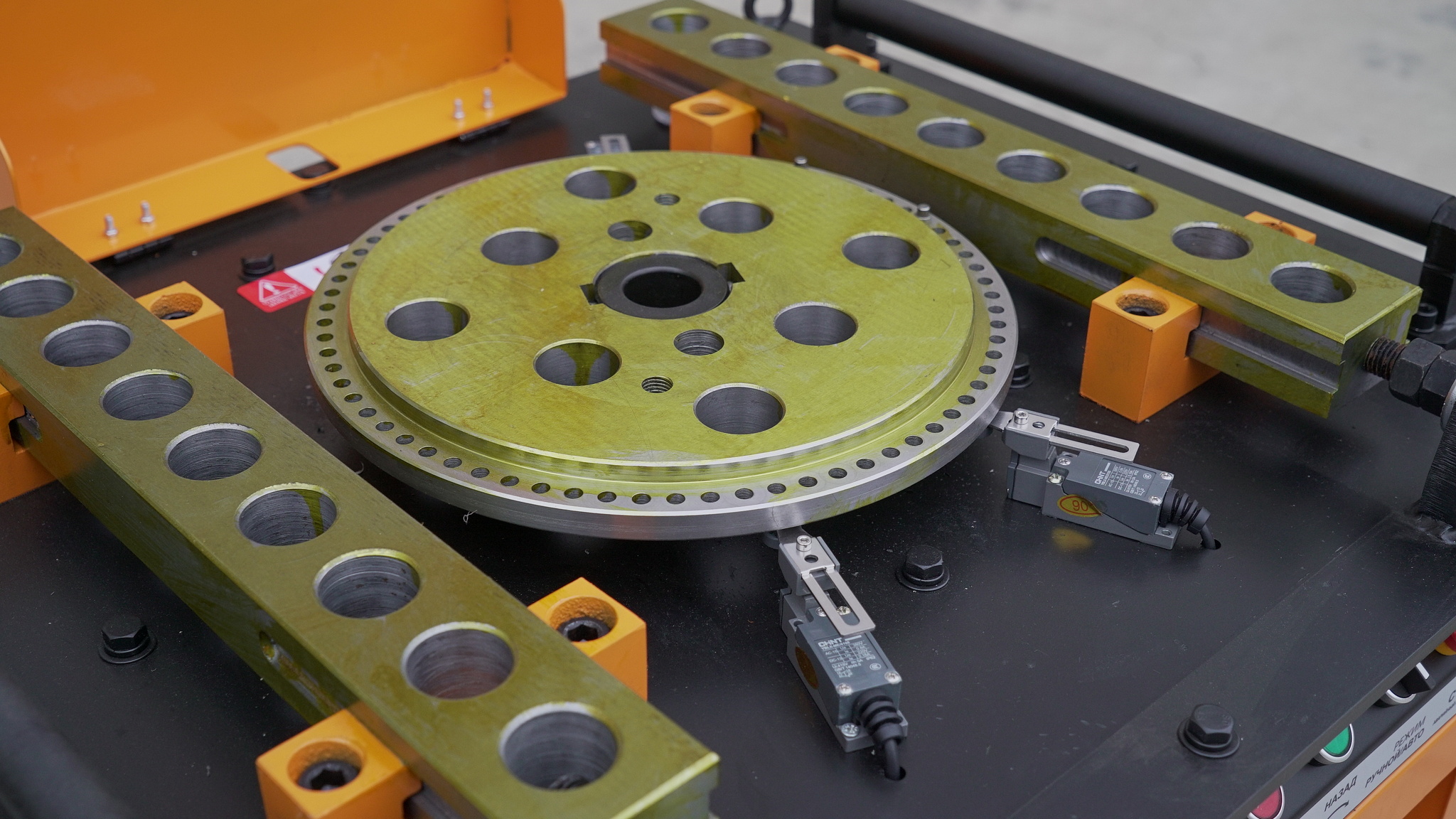

В данном станке 3 концевика, которые позволяют быстро сменять угол 90/135. Настройка угла гибки осуществляется с помощью штифтов, устанавливаемых на планшайбу. Шаг изменения угла равен 5 градусам.
В комплекте:
- Станок
- Руководство по эксплуатации
- Гарантийный талон
- Педаль ножного управления
- УЗО с отрезком кабеля и вилкой
- Штифты включения концевых выключателей – 2 шт (установлены на планшайбе)
- Уголок гибочный

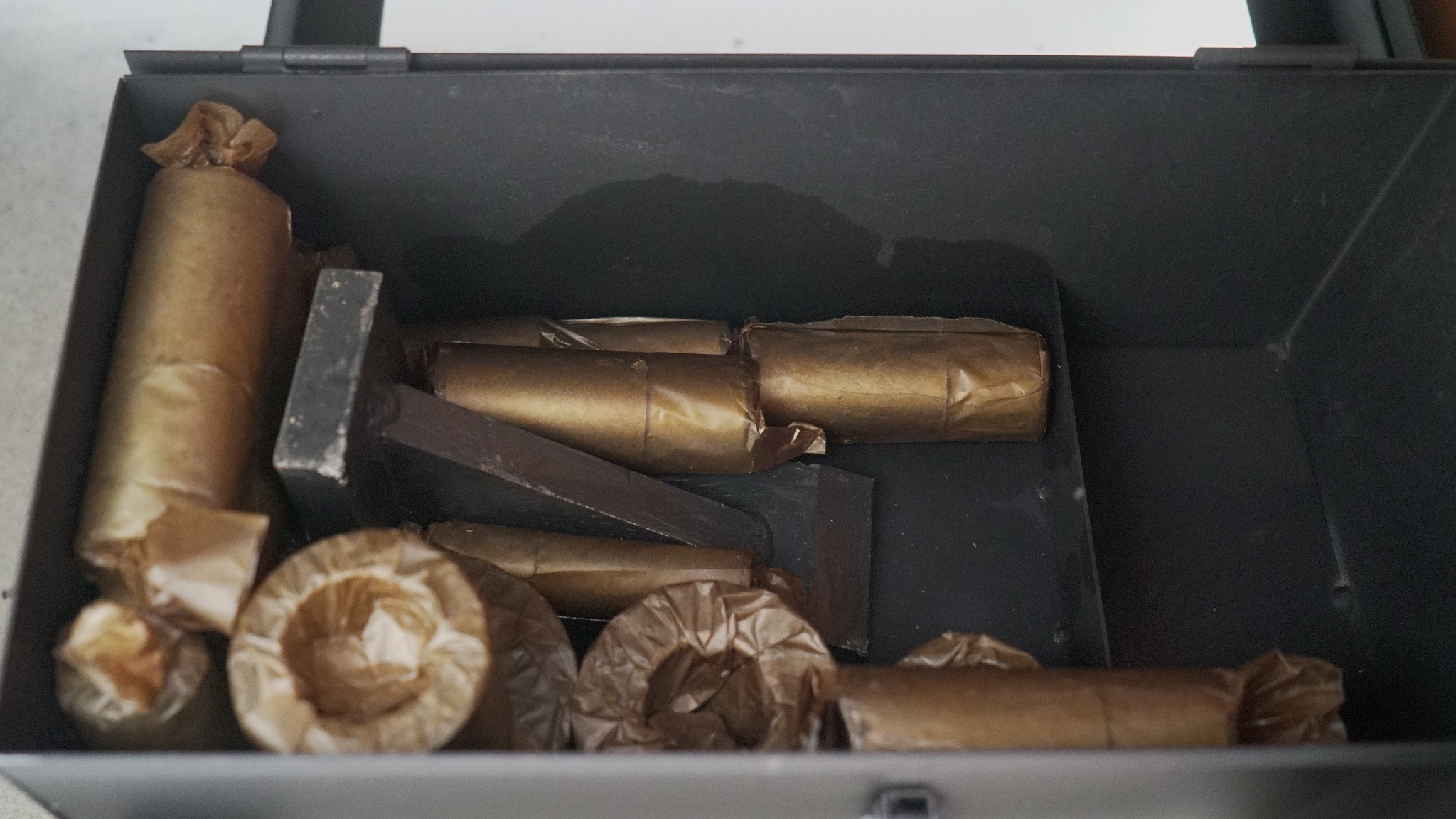

- Гибочные пальцы разных диаметров 7 шт.
- Втулки разных диаметров – 4 шт.
Применение:
Используются на заводах по производству железобетонных изделий, в специализированных арматурных производствах, на строительных объектах, при производстве фундаментов, в домостроительных комбинатах.
Одновременная гибка нескольких прутьев BX 52:
| Класс арматуры | А-I (А240) | А-III (А400) | А-500С | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Количество прутков | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Диаметр арматуры, мм | 45 | 22 | 14 | 40 | 20 | 12 | 36 | 18 | 10 |
Размеры пальцев и втулок:
Гибочные пальцы BX 52 - 7 штук:
| Параметр | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|
| Посадочный диаметр D1, мм | 50 | 50 | 50 | 50 | 50 | 50 | 24 |
| Диаметр D2, мм | 30 | 40 | 50 | 50 | 50 | 53 | 27 |
| Посадочная длина L1, мм | 50 | 50 | 50 | 50 | 50 | 50 | 40 |
| Длина L2, мм | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
Втулки BX 52 - 4 штуки:
| Параметр | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Внешний диаметр D1, мм | 70 | 80 | 95 | 120 |
| Внутренний диаметр D, мм | 50 | 50 | 50 | 50 |
| Длина L1, мм | 70 | 70 | 70 | 70 |
