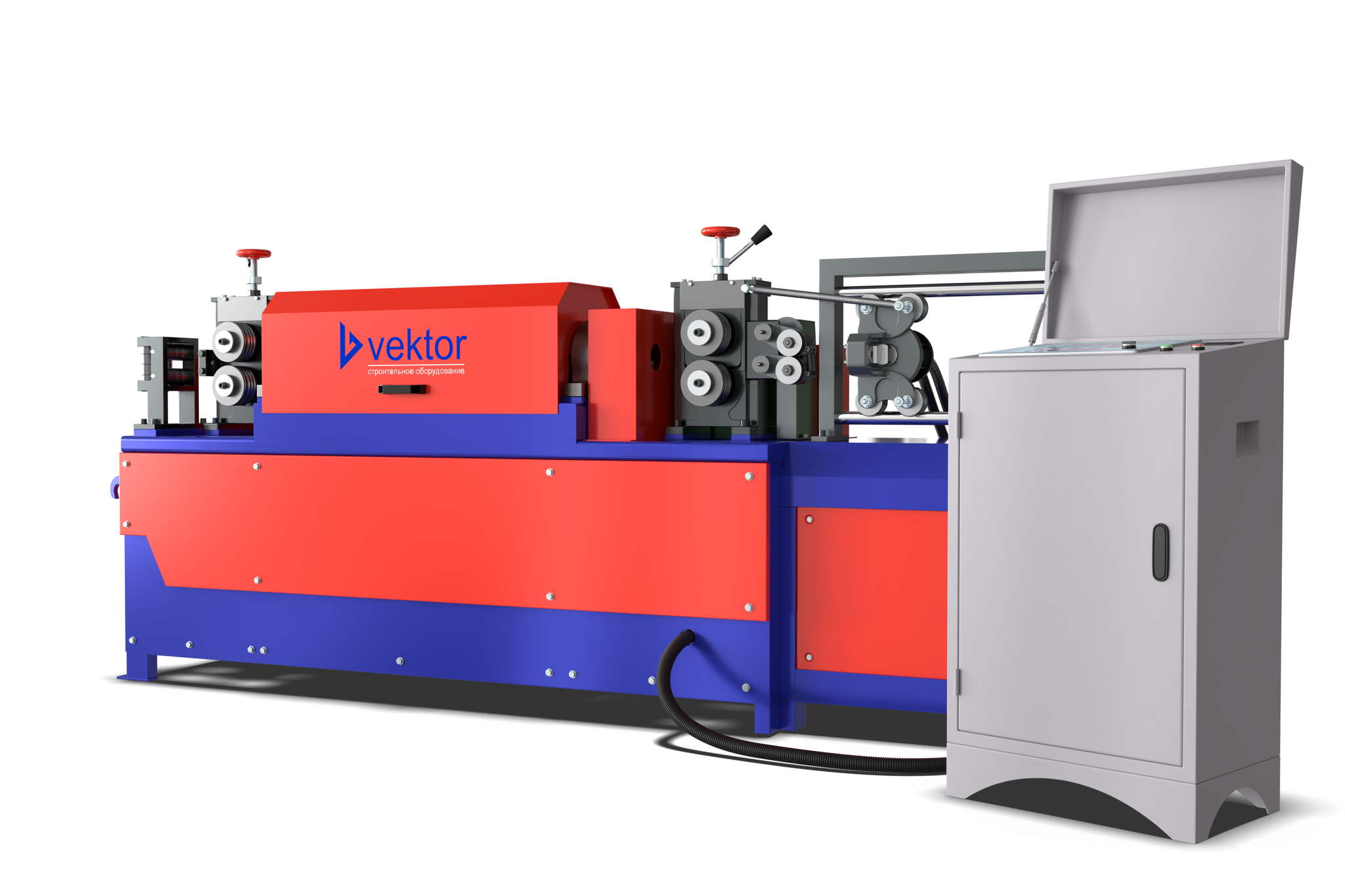

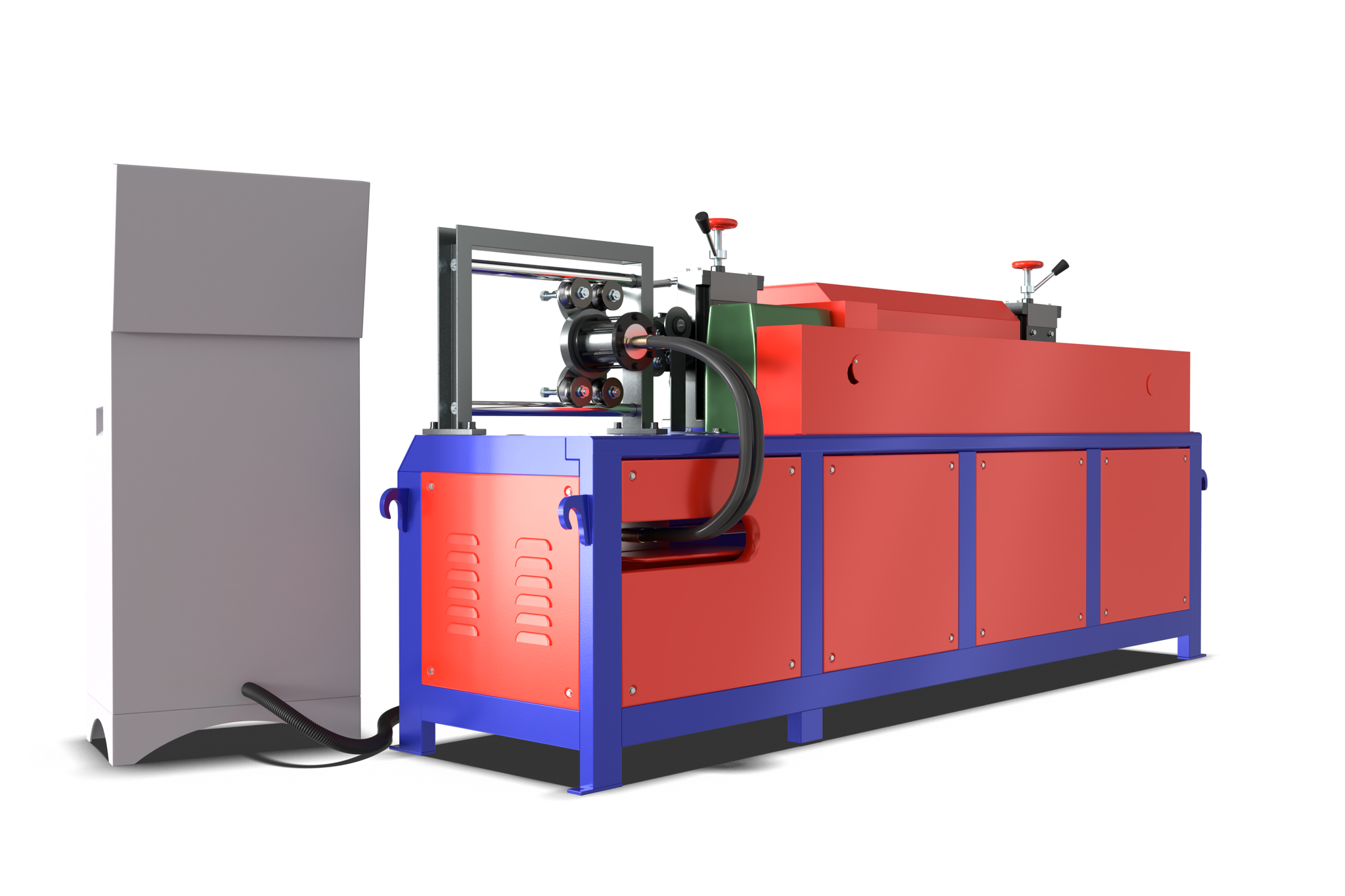

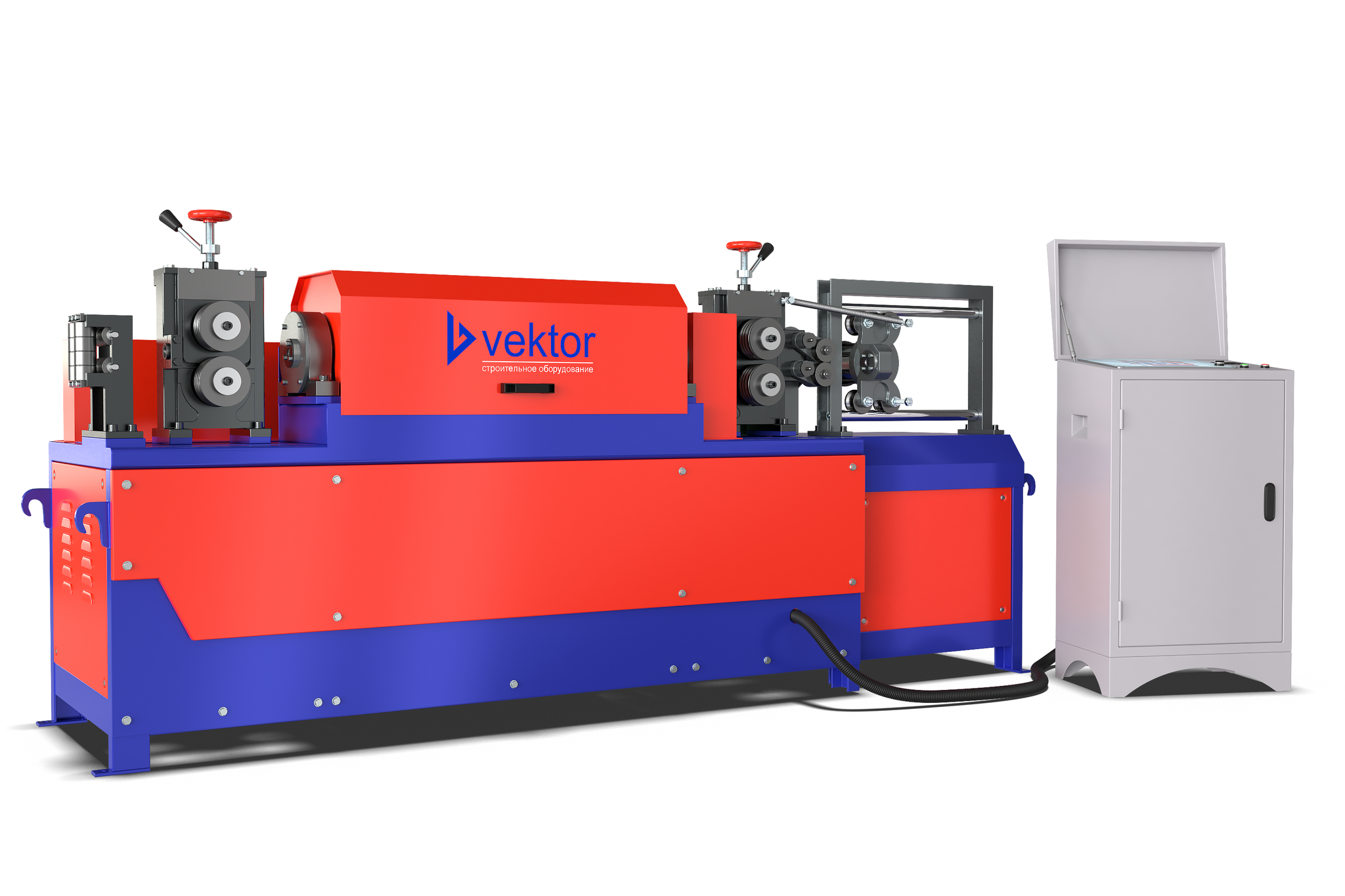

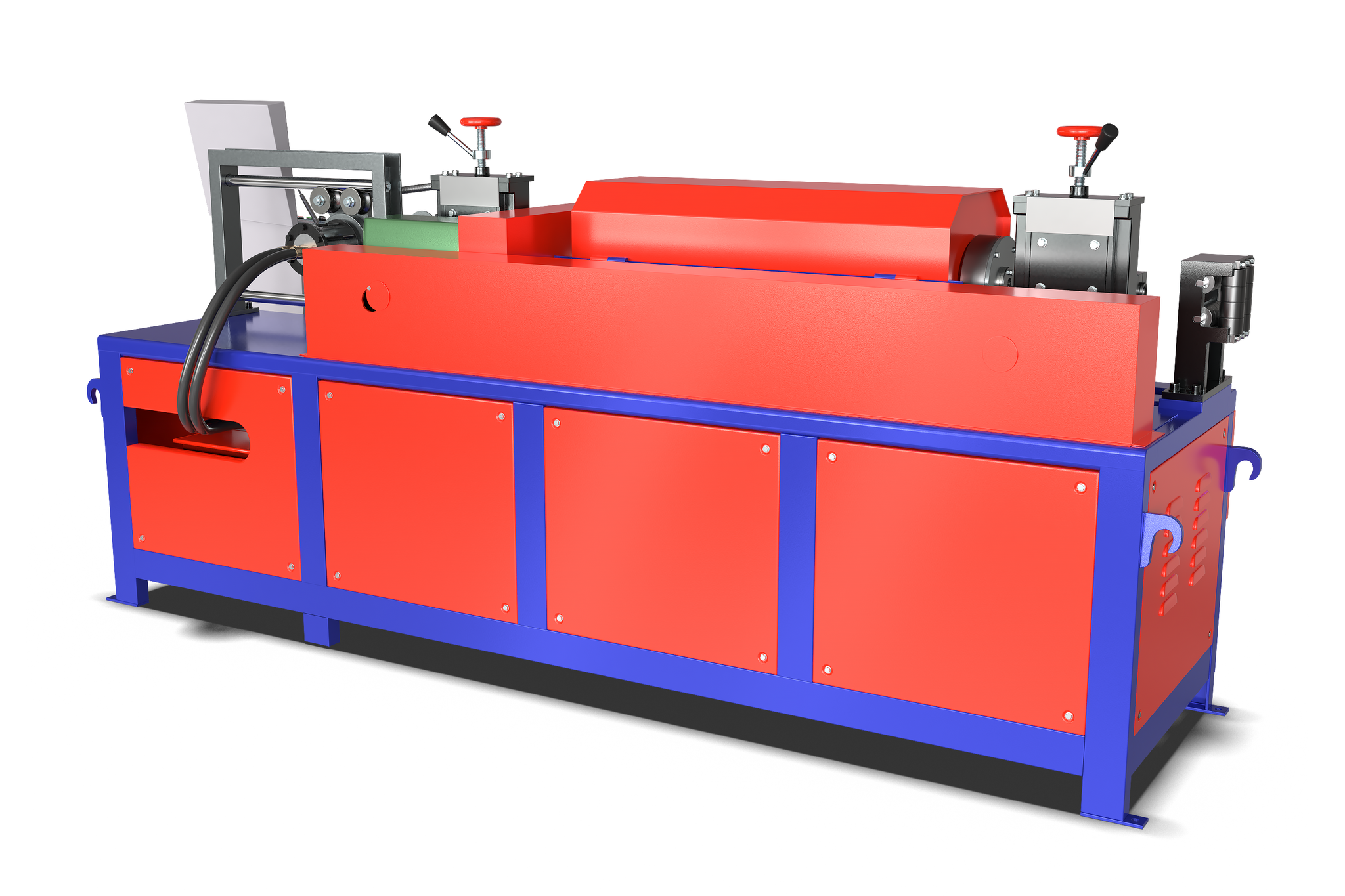

Правильно-отрезной станок Vektor ССМ-14 предназначен для автоматизации процесса выпрямления и резки арматуры. Он идеально подходит для работы с заготовками диаметром до 14 мм, однако максимальное значение этого параметра может варьироваться в зависимости от класса прочности арматуры.
Максимальный рабочий диаметр для арматуры класса А1 составляет 14 мм, в то время как для арматуры класса А3 — 12 мм. Станок комплектуется приемником готовой продукции длиной 8 метров, что обеспечивает удобство работы.
Правильно-отрезные станки VEKTOR ССМ-14 находят широкое применение на заводах железобетонных изделий (ЖБИ), а также на крупных строительных объектах, где они незаменимы при возведении железобетонных и монолитных конструкций. Температурный диапазон эксплуатации составляет от +5 до +35 °C.
Принцип действия правильно-отрезного станка VEKTOR ССМ-14
Выпрямление арматуры осуществляется в правильной части станка. Арматура подается на правильную раму, где под действием восьми роликов она протягивается и выпрямляется. Движение рамы обеспечивается электродвигателем мощностью 15 кВт, который задает необходимую скорость вращения для правильной обработки.
Резка арматуры осуществляется подвижным ножом, который приводится в движение гидроприводом. Гидропривод срабатывает, когда счетчик длины отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с арматурой. По завершении реза рама возвращается обратно под действием возвратной пружины. Длина прутков, количество резов в партии и количество партий задаются в программном обеспечении станка.
Выпрямленные стальные прутки следуют по инерции по приемнику готовой продукции. Подвижной нож автоматически рубит арматуру заданной длины, и она соскальзывает под собственным весом на нижнюю полку приемника.
Особенности правильно-отрезного станка VEKTOR ССМ-14
- Отдельный выносной блок автоматического управления, который облегчает работу оператора. На панели можно установить: длину реза каждого прутка, количество резов в партии, количество партий и изделий.
- Минимальный объем работ по техническому обслуживанию, легкий доступ ко всем узлам агрегата.
- Простота в обслуживании — вы сможете самостоятельно заменить протяжные ролики.
- Низкий уровень шума и отсутствие вибраций на корпусе.
В комплект поставки входят: правильно-отрезной станок, приемник готовой продукции, пульт управления, комплект ЗИП и подробная инструкция на русском языке. Дополнительно к станку можно приобрести бухторазмотчик.
